ANSI 150 LBS
Características:

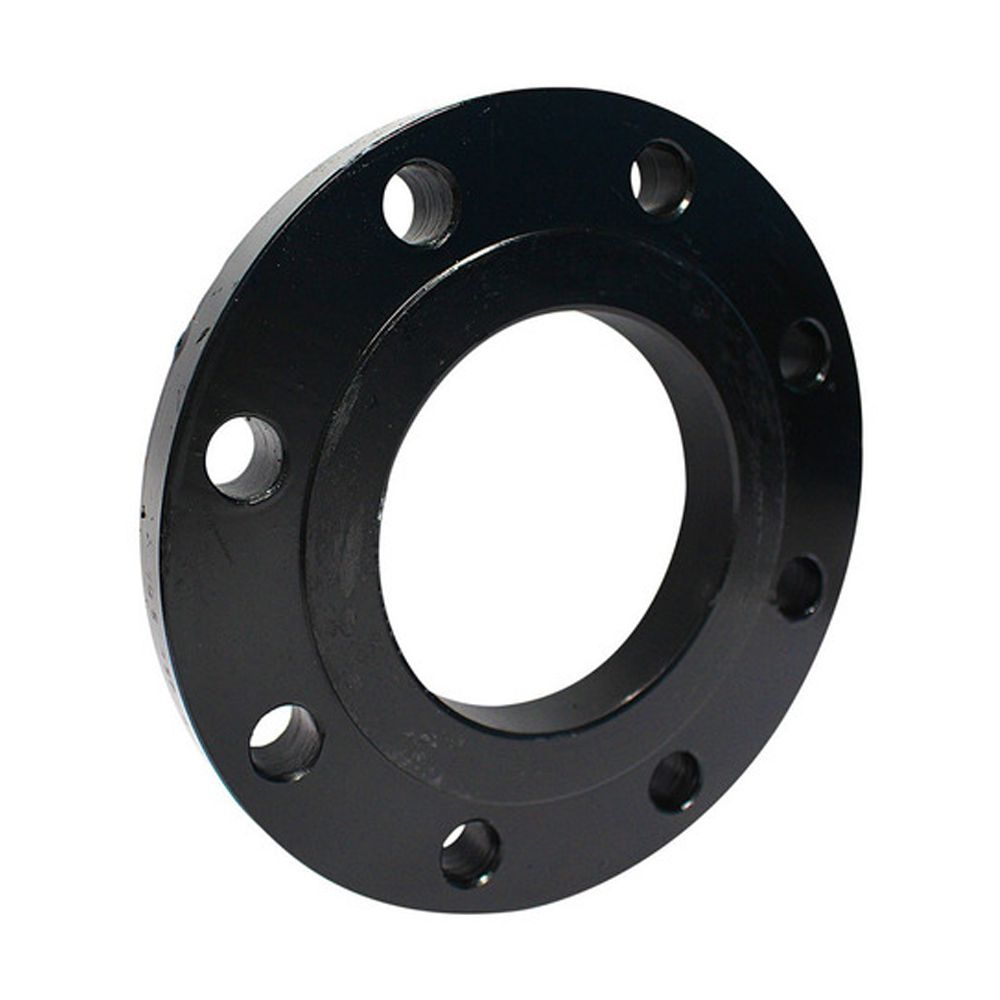

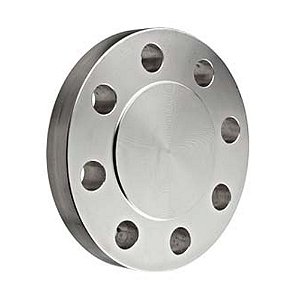

Flanges são peças construídas para utilização em tubulações onde são soldadas em suas extremidades, afim de unir os tubos com mais facilidade. Os flanges são montados em pares e geralmente unidos por parafusos, mantida a superfície de contato entre dois flanges sob força de compressão, a fim de vedar a conexão. Sua utilização se da pelo fato quando há necessidade de manutenção na linha montada, os mesmos não necessite de cortes na tubulação.
- Classe de pressão de 150 á 1500 LBS
- Materiais aço carbono, aço inox e aços liga (sob consulta)
CLASSE 150 LBS
| DN | N° de | B | C | D | G | K | L |
| (pol.) | Furos | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) |
| 1/2" | 4 | 11.1 | 22,4 | 88,9 | 34,9 | 60,3 | 15,9 |
| 3/4" | 4 | 12,7 | 27,7 | 98,4 | 42,9 | 69,8 | 15,9 |
| 1" | 4 | 14,3 | 34,5 | 108,0 | 50,8 | 79,4 | 15,9 |
| 1.1/4" | 4 | 15,9 | 43,2 | 117,0 | 63,5 | 88,9 | 15,9 |
| 1.1/2" | 4 | 17,5 | 49,5 | 127,0 | 73,0 | 98,4 | 15,9 |
| 2" | 4 | 19,0 | 62,0 | 152,0 | 92,1 | 121,0 | 19,0 |
| 2.1/2" | 4 | 22,2 | 74,7 | 178,0 | 104,8 | 140,0 | 19,0 |
| 3" | 4 | 23,8 | 90,7 | 190,0 | 127,0 | 152,0 | 19,0 |
| 3.1/2" | 8 | 23,8 | 103,,0 | 216,0 | 140,0 | 178,0 | 19,0 |
| 4" | 8 | 23,8 | 116,0 | 229,0 | 157,0 | 190,0 | 19,0 |
| 5" | 8 | 23,8 | 144,0 | 254,0 | 186,0 | 216,0 | 22,0 |
| 6" | 8 | 25,4 | 171,0 | 279,0 | 216,0 | 241,0 | 22,0 |
| 8" | 8 | 28,6 | 221,0 | 343,0 | 270,0 | 298,0 | 22,0 |
| 10" | 12 | 30,2 | 276,0 | 406,0 | 324,0 | 362,0 | 25,4 |
| 12" | 12 | 31,8 | 327,0 | 483,0 | 381,0 | 432,0 | 25,4 |
| 14" | 12 | 34,9 | 359,0 | 533,0 | 413,0 | 476,0 | 28,6 |
| 16" | 16 | 36,5 | 410,0 | 597,0 | 470,0 | 540,0 | 28,6 |
| 18" | 16 | 39,7 | 462,0 | 635,0 | 533,0 | 578,0 | 31,8 |
| 20" | 20 | 42,9 | 513,0 | 693,0 | 584,0 | 635,0 | 31,8 |
| 22" | 20 | 46,0 | 564,4 | 749,3 | 641,3 | 692,1 | 34,9 |
| 24" | 20 | 47,6 | 616,0 | 813,0 | 692,0 | 749,0 | 34,9 |
| 26" | 24 | 50,8 | 666,75 | 869,9 | 742,9 | 806,4 | 34,9 |
| 28" | 28 | 52,4 | 717,55 | 927,1 | 793,7 | 863,6 | 34,9 |
| 30" | 28 | 54,0 | 768,35 | 984,2 | 857,2 | 914,4 | 34,9 |
| 32" | 28 | 57,1 | 819,15 | 1060,4 | 908,0 | 977,9 | 41,3 |
| 34" | 32 | 58,7 | 869,95 | 1111,2 | 958,8 | 1028,7 | 41,3 |
| 36" | 32 | 60,3 | 920,75 | 1168,4 | 1022,3 | 1085,8 | 41,3 |
| 42" | 36 | 66,7 | 1073,15 | 1346,2 | 1193,8 | 1257,3 | 41,3 |
