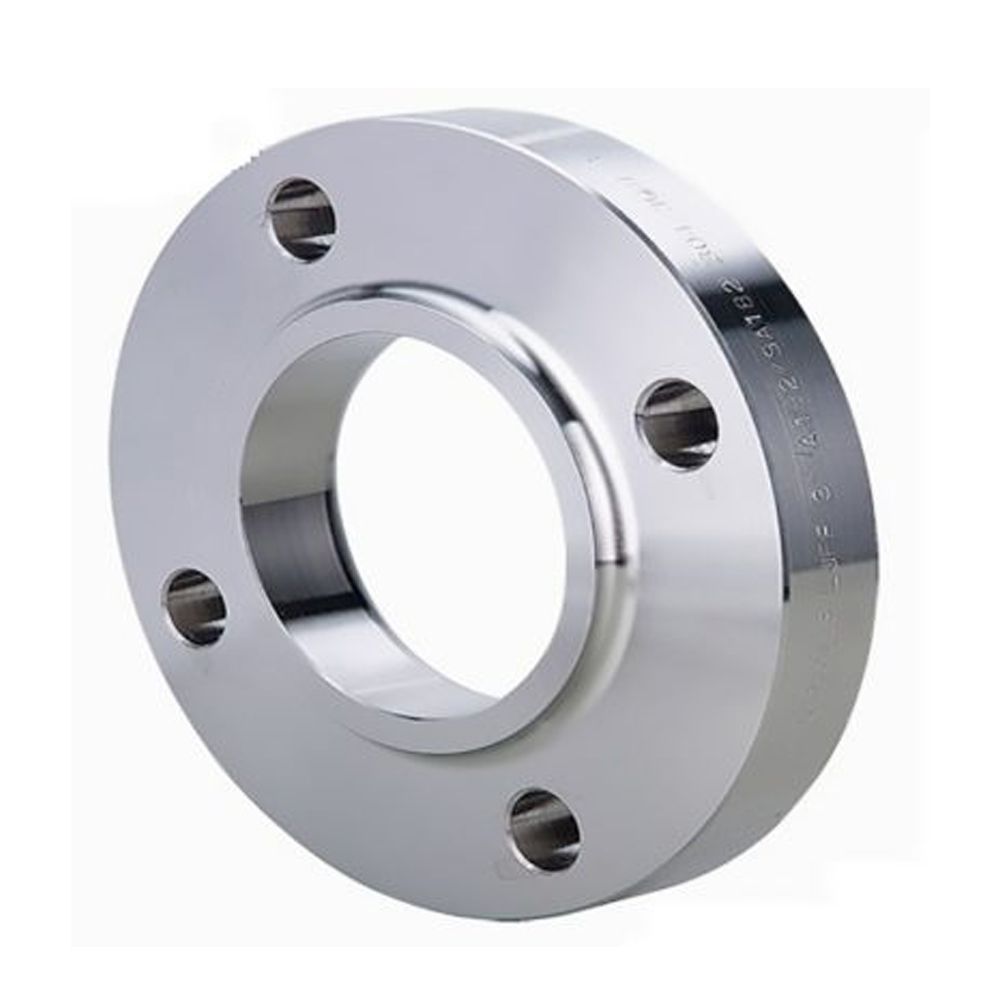

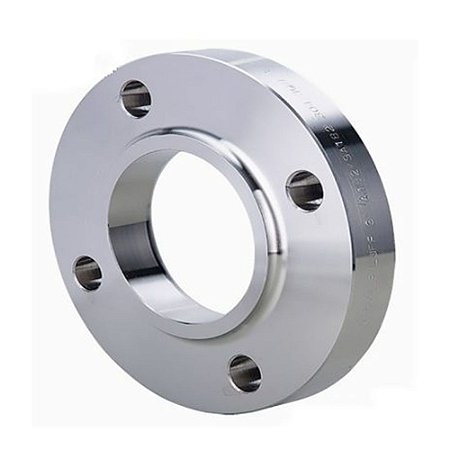

FLANGE SO 300LBS
Características:
Flanges são peças construídas para utilização em tubulações onde são soldadas em suas extremidades, afim de unir os tubos com mais facilidade. Os flanges são montados em pares e geralmente unidos por parafusos, mantida a superfície de contato entre dois flanges sob força de compressão, a fim de vedar a conexão. Sua utilização se da pelo fato quando há necessidade de manutenção na linha montada, os mesmos não necessite de cortes na tubulação.
- Classe de pressão de 150 á 1500 LBS
- Materiais aço carbono, aço inox e aços liga (sob consulta)

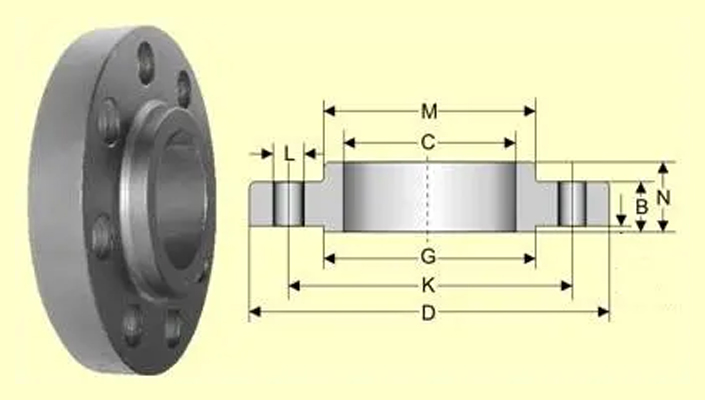

CLASSE 300 LBS
| DN | N° de | B | C | D | G | K | L | M | N |
| (pol.) | Furos | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) | (mm) |
| 1/2" | 4 | 14,3 | 22,4 | 95,2 | 34,9 | 66,7 | 15,9 | 38,1 | 22,2 |
| 3/4" | 4 | 15,9 | 27,7 | 117,0 | 42,9 | 82,6 | 19,0 | 47,6 | 25,4 |
| 1" | 4 | 17,5 | 34,5 | 124,0 | 50,8 | 88,9 | 19,0 | 54,0 | 27,0 |
| 1.1/4" | 4 | 19,0 | 43,2 | 133,0 | 63,5 | 98,4 | 19,0 | 63,5 | 27,0 |
| 1.1/2" | 4 | 20,6 | 49,5 | 156,0 | 73,0 | 114,0 | 22,2 | 69,8 | 30,2 |
| 2" | 8 | 22,2 | 62,0 | 165,0 | 92,1 | 127,0 | 19,0 | 84,1 | 33,3 |
| 2.1/2" | 8 | 25,4 | 74,7 | 190,0 | 104,8 | 149,0 | 22,2 | 100,0 | 38,1 |
| 3" | 8 | 28,6 | 90,7 | 210,0 | 127,0 | 168,0 | 22,2 | 117,0 | 42,9 |
| 3.1/2" | 8 | 30,2 | 103,0 | 229,0 | 140,0 | 184,0 | 22,2 | 133,0 | 44,4 |
| 4" | 8 | 31,8 | 116,0 | 254,0 | 157,0 | 200,0 | 22,2 | 146,0 | 47,6 |
| 5" | 8 | 34,9 | 144,0 | 279,0 | 186,0 | 235,0 | 22,2 | 178,0 | 50,8 |
| 6" | 12 | 38,5 | 171,0 | 318,0 | 216,0 | 270,0 | 22,2 | 206,0 | 52,4 |
| 8" | 12 | 41,3 | 221,0 | 381,0 | 270,0 | 330,0 | 25,4 | 260,0 | 61,9 |
| 10" | 16 | 47,6 | 276,0 | 444,0 | 324,0 | 387,0 | 28,6 | 321,0 | 66,7 |
| 12" | 16 | 50,8 | 327,0 | 521,0 | 381,0 | 451,0 | 31,8 | 375,0 | 73,0 |
| 14" | 20 | 54,0 | 359,0 | 584,0 | 413,0 | 514,0 | 31,8 | 425,0 | 76,2 |
| 16" | 20 | 57,2 | 410,0 | 648,0 | 470,0 | 572,0 | 34,9 | 483,0 | 82,6 |
| 18" | 24 | 60,3 | 462,0 | 711,0 | 533,0 | 629,0 | 34,9 | 533,0 | 88,9 |
| 20" | 24 | 63,5 | 513,0 | 775,0 | 584,0 | 686,0 | 34,9 | 587,0 | 95,2 |
| 22" | 24 | 66,8 | 564,4 | 838,2 | 641,3 | 742,9 | 41,3 | 641,3 | 101,6 |
| 24" | 24 | 69,8 | 616,0 | 914,0 | 692,0 | 813,0 | 41,3 | 702,0 | 106,0 |
| 26" | 28 | 79,4 | 666,75 | 971,5 | 749,3 | 876,3 | 44,4 | 720,7 | 184,15 |
| 28" | 28 | 85,7 | 717,55 | 1035,0 | 800,1 | 939,8 | 44,4 | 774,7 | 196,85 |
| 30" | 28 | 92,1 | 768,35 | 1092,2 | 857,2 | 996,9 | 47,6 | 827,1 | 209,55 |
| 32" | 28 | 98,4 | 819,15 | 1149,3 | 914,4 | 1054,1 | 50,8 | 881,0 | 222,25 |
| 34" | 28 | 101,6 | 869,95 | 1206,5 | 965,2 | 1104,9 | 50,8 | 936,6 | 231,8 |
| 36" | 32 | 104,8 | 920,75 | 1270,0 | 1022,3 | 1168,4 | 54,0 | 990,6 | 241,3 |
